AKUSTIKLEHRE
Lehre vom Schall
Die Richtlinien beziehen sich auf folgende Werte:
Schalldruckpegel: Wie laut ist es?
Nachhallzeit: Wie hoch ist der Nachhall in einem Raum?
Sprachverständlichkeit: Wie einfach können Worte verstanden werden?
Schalldämmung: Wie viel Lärm wird zwischen Räumen gestoppt?
Zur Verbesserung der Akustik spielen unsere Elemente eine sehr wichtige Rolle, sie:
- minimieren den Schalldruckpegel
- optimieren und reduzieren die Nachhallzeit
- verbessern die Sprachverständlichkeit
- verbessern deutlich die Wahrnehmung
Insbesondere DIN 18041:04 defininiert eine maximale Nachhallzeit in Abhängigkeit des Raumvolumens.
- Abgestimmt auf Raumtypen und Gebäudeart.
Der Absorptionsgrad α gibt an, wie groß der absorbierte Anteil des gesamten einfallenden Schalls ist.
α = 0 bedeutet, es findet keine Absorption statt, der gesamte einfallende Schall wird reflektiert.
Bei α = 0,5 wird 50 % der Schallenergie absorbiert und 50 % reflektiert. Bei α = 1 wird der komplette einfallende
Schall absorbiert, das heißt, eine Reflexion findet nicht mehr statt (Beispiel: offenes Fenster, oder idealer "schalltoter" Raum).
Normalerweise liegen die Werte je nach Schallschlucksystem zwischen 0,2 und 0,8 α.
Der Wert Alpha hängt dabei vom Oberflächenmaterial und der Frequenz ab. Für die Schallempfindung in einem Raum spielt das Verhältnis von absorbierter und reflektierter Schallenergie
eine ausschlaggebende Rolle.
Gelegentlich werden Werte vom Schallabsorptionsgrad α größer 1, also > 100% angegeben.
Dieses wird unter praxisnahen Bedingungen bestimmt und trägt der Tatsache Rechnung, dass die wirksame Fläche
eines Absorbers etwas größer ist,
als seine geometrische Fläche.
Vereinfacht gesagt, fließt zusätzlich zur Absorptionsleistung der gesamten Paneel-Fläche auch die der Kantenflächen
in die Berechnung des Absorptionsgrades ein.
Sprachverständlichkeit zeigt auf, wie gut Sprache innerhalb eines Raums verstanden und gehört wird.
Bezeichnet wird dieser Wert am häufigsten als STI ,Speech Transmission Index' oder zur schnellen
Ubermittlung des Index auch "Rapid Speech Intelligibility Transmission Index".
So wird die Sprachverständlichkeit auf einer Skala von 0 bis 1 bezeichnet.
In einem Klassenzimmer sollte der Grad der Sprachverständlichkeit beispielsweise möglichst über 0,6 liegen.
STI Skala
Schalldämmung wird in dB gemessen.
Schalldämmung bezeichnet man den Vorgang, die Ausbreitung von Luft- oder Körperschall in einem zuvor
definierten Ausmaß zu hemmen.
Sie ist eine Maßnahme zur akustischen Trennung von Räumen, gegen nicht erwünschten Schall von
benachbarten Räumen oder von Aussen.
Sie ist Grundlage der Bauakustik und wird durch das Schalldämmmaß R in dB gekennzeichnet.
Die Berechnung der Schalldämmung berüchsichtigt alle Teile eines Gebäudes bzw. Raumes.
Wände, Decke, Boden dabei sind auch Nebenwege und Verbindungen zu berücksichtigen, die
die Durchdringung des Schalls verhindern.
Eine typische Thematik der Bauakustik ist die Trittschalldämmung.
Trittschall entsteht ursächlich durch Körperschall wie z.B. Schritte, Umstellen von Möbeln, Klopfen usw.,
der seinerseits Wände oder Decken zur Abstrahlung von Luftschall anregt.
Dagegen ist die Schalldämpfung oder die Schallabsorption (wie viel Schallenergie in Wärme
umgewandelt wird) eine typische Fragestellung der Raumakustik.

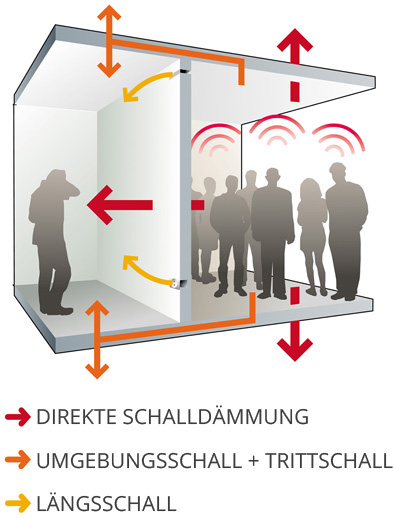

Auf welche Arten kann der Schall in benachbarte Räume gelangen:
- Direktschall - Durch Transmission von Baukörpern
- Längsschall - Über Nebenwege wie Kabelkanäle oder abgehängte Decken
- Umgebungsschall - Über Umwege wie Flure und Gänge
- Trittschall - Durch Schritte, Umstellen von Möbeln, fallende Gegenstände also eine direkte Berühung z. B. mit dem Fussboden
Schallwellen
Schwankungen des Luftdrucks, die durch Schallereignisse ausgelöst werden, werden Schallwellen genannt.
Die Länge der Schallwellen definiert die Frequenz, die Höhe der Schallwellen den Pegel.
-Lange Schallwellen haben eine geringe Frequenz und werden als tiefe Töne wahrgenommen.
-Kurze Schallwellen haben eine hohe Frequenz und werden als hohe Töne wahrgenommen.
Beispiel:
Eine 100 Hz-Welle hat in der Luft eine Ausdehnung von 3,40 Metern,
eine 5000 Hz-Welle eine Ausdehnung von ca. 7 Zentimetern.
Behörden zum Thema Akustik?
Das gute Akustik für die Gesundheit und Leistungsfähigkeit wichtig ist, wurde bereits mehrfach wissenschaftlich belegt.
Dazu werden von Fachverbänden regelmäßig bewährte Verfahren über Akustik in Räumen veröffentlich,
und die Anzahl der Regelwerke an denen sich Architekten und Akustiker orientieren können nehmen zu.
Somit wird es deutlich vereinfacht, von Anfang an alle Faktoren aufeinander abzustimmen um die optimale Akustik
zu gewährleisten.
Welchen Beitrag leisten Behörden zum Thema Akustik?
Es ist wissenschaftlich belegt, dass Akustik für die menschliche Gesundheit und Leistungsfähigkeit äußerst wichtig ist,
so nimmt die Anzahl akustischer Regelwerke zu und Fachverbände veröffentlichen zunehmend bewährte Verfahren über
Akustik in öffentlichen und privaten Räumen.
Somit ist gute Akustik nicht länger dem Schicksal überlassen, sondern nach diesen Darstellungen können Architekten und Akustiker
einen aktiven Beitrag leisten.
Werden alle Faktoren von vorne herein aufeinander abgestimmt und alle Parameter dabei berücksichtigt, kann eine optimale
Akustik erreicht werden.
